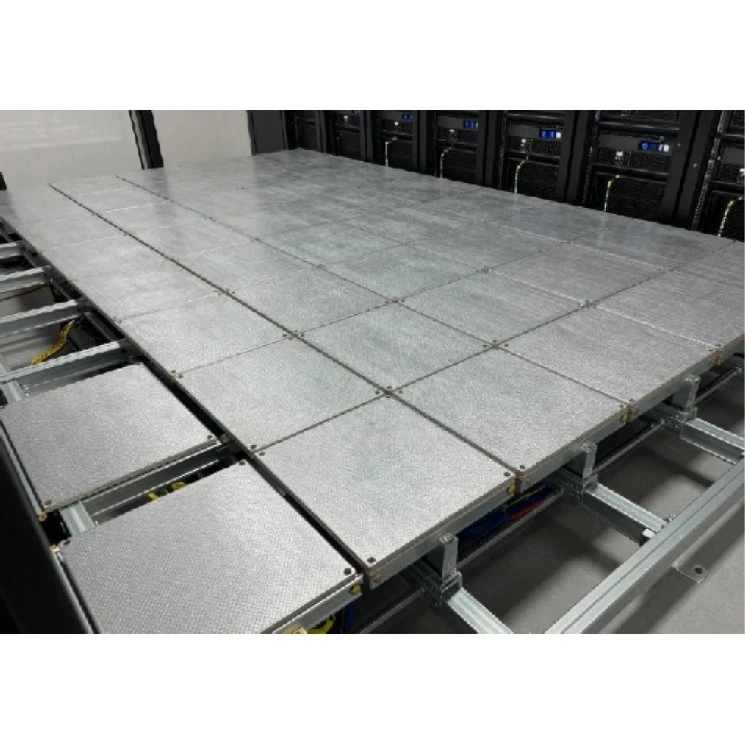

Sistem de podea ridicată pentru centrul de date seismice

Sistemul FineCo Seismic Data Center Raised Floor este o infrastructură de pardoseală de acces proiectată, proiectată pentru instalații-critice de misiune din regiunile cu-seism înalt. Construit cu un miez de panou sudat din oțel-ciment rigid și integrat cu o rețea de șuruburi cu șuruburi mecanice și brațe de balansare laterale diagonale, sistemul absoarbe și transferă forțele de forfecare multi-direcționale direct pe placa structurală. Previne dislocarea panourilor, rafturile structurale și răsturnarea dulapului în timpul evenimentelor seismice, în timp ce găzduiește distribuția aerului de înaltă-densitate de-sub pardoseală (UFAD) și sarcini grele ale serverelor de întreprindere.

Conexiune cu șuruburi-Stringer Grid:Blocează mecanic brațele-de oțel laminate la rece pe capetele piedestalului prin intermediul elementelor de fixare structurale, prevenind torsiunea laterală și ridicarea panoului.
Integrarea contravântuirii seismice:Utilizează bretele diagonale tubulare de ecartament mare-ancorate la pardoseală la fiecare 4 până la 6 module pentru a rezista deplasării seismice.
Pragul de sarcină concentrat ridicat:Suportă sarcini punctuale de la 4,45 kN (1.000 lbf) la 8,89 kN (2.000 lbf) pe un indentor de 25 x 25 mm cu deformare permanentă minimă.
Descărcare electrostatică continuă (ESD):Finisajele suprafețelor (-laminat de înaltă presiune sau PVC conductiv) mențin o rezistență electrică strictă între 2,5 x 10^4 și 1,0 x 10^9 ohmi pentru a proteja hardware-ul IT sensibil.
Module de debit de aer interschimbabile:Complet compatibil cu panourile perforate și răzuite din oțel, oferind 25% până la 55% suprafață liberă pentru managementul termic țintit.

Sistemul este construit printr-un ansamblu mecanic integrat cu 5 straturi:
Finisarea suprafeței:Strat de uzură-Laminat de înaltă presiune (HPL) sau PVC conductiv care oferă control ESD și durabilitate.
Miezul panoului:Table de oțel de calitate superioară și inferioară auto-, sudate cu rezistență- și umplute cu beton celular ușor pentru a elimina acustica goală și pentru a maximiza absorbția impactului.
Grila trenului de rulare:Șansele de oțel formate în rulou-șuruburi pentru a forma o rețea de grilă pătrată rigidă (600 x 600 mm), împiedicând deplasarea plăcilor sub forțe dinamice.
Ansamblu piedestal:Tuburi verticale-desenate la rece din oțel sudate pe plăcile de bază, cu ansambluri de știfturi filetate pentru o nivelare precisă a înălțimii podelei (FFH) finită într-un interval de reglare de +/- 25 mm.
Ancorare sub podea:Securizat prin ancore cu expansiune mecanică grea-sau prin ancore epoxidice structurale verificate prin test-de extragere.

Conformitatea codului:Proiectat în conformitate cu categoriile de proiectare seismică IBC D până la F și ghidurile de testare Telcordia GR-63-CORE Zona 4.
Transfer de sarcină de forfecare:Kiturile de contravântuire diagonală leagă rețeaua de piedestal direct de podea, transferând sarcinile laterale de inerție departe de dulapurile serverului.
Reținere de ridicare:Fixarea mecanică cu șuruburi blochează panourile pe grilajele de string, prevenind deplasarea verticală a plăcilor în timpul accelerării solului cu mai multe-axe.

Centre de date hiperscale și de localizare:Găzduiește rafturi de servere AI de-densitate mare și configurații blade pentru întreprinderi grele.
Birouri centrale de telecomunicații:Instalații critice de rutare care necesită integritate structurală neîntreruptă în timpul evenimentelor seismice.
Camere de server Financial Exchange:Medii de tranzacționare cu-latență scăzută în care deformarea podelei riscă alinierea greșită a hardware-ului.
Facilități de comandă și control:Misiune-încăperi critice care necesită o gestionare extinsă a cablurilor de sub podea și factori de siguranță seismică înalți.

Pregătirea pardoselii:Necesită o placă de beton întărit cu o rezistență minimă la compresiune de 25 MPa (3.600 psi), finisată plat cu +/- 6 mm pe o rază de 3 metri și etanșată împotriva prafului.
Protocolul de ancorare:Plăcile de bază ale piedestalului sunt fixate folosind ancore cu expansiune mecanică de sarcină grea{-sau ancore epoxidice structurale verificate prin test-de extragere.
Capabilitati de personalizare:

• Configurațiile grosimii panoului (30 mm până la 40 mm) s-au adaptat la cerințele exacte ale sarcinii proiectului.
• Garnituri pentru cabluri-pre-decupate din fabrică, panouri pentru perii și orificii de ventilație.
• Galvanizare cu zinc-anti-coroziune cu nichel pentru-umiditate ridicată sau proiecte de infrastructură de coastă.

Certificari de fabricatie:Produs conform standardelor ISO 9001 (Managementul calității) și ISO 14001 (Managementul de mediu).
Cadre internaționale:

• CISCA: Specificații recomandate pentru pardoseli de acces.
• BS EN 12825 / PSA:2021: Clasificare și criterii de performanță a pardoselilor cu acces înălțat.
• ASTM E84: Clasa A de răspândire a flăcării și evaluarea dezvoltării fumului.
• Protocoale de asigurare a calității: verificări ale grosimii tablei de materie primă, teste automate de forfecare prin sudură de rezistență și teste de deformare a încărcăturii{0}}în lot înainte de expediere.

Capacitate de productie:Linii automate de rulare-de sudură și celule de sudură robotizate cu o producție lunară de până la 50.000 de metri pătrați.
Logistică și ambalare de export:Stivuire verticală pe paleți din lemn tratați termic-ISPM 15, sigilați în folie de barieră-la umezeală și încărcat în containere uscate de 20 de picioare pentru transport internațional.
Documente de inginerie:Furnizarea de desene de atelier CAD, rapoarte de calcul al sarcinii structurale, pachete de inginerie seismică și declarații de metodă de instalare pentru antreprenorii principali.
