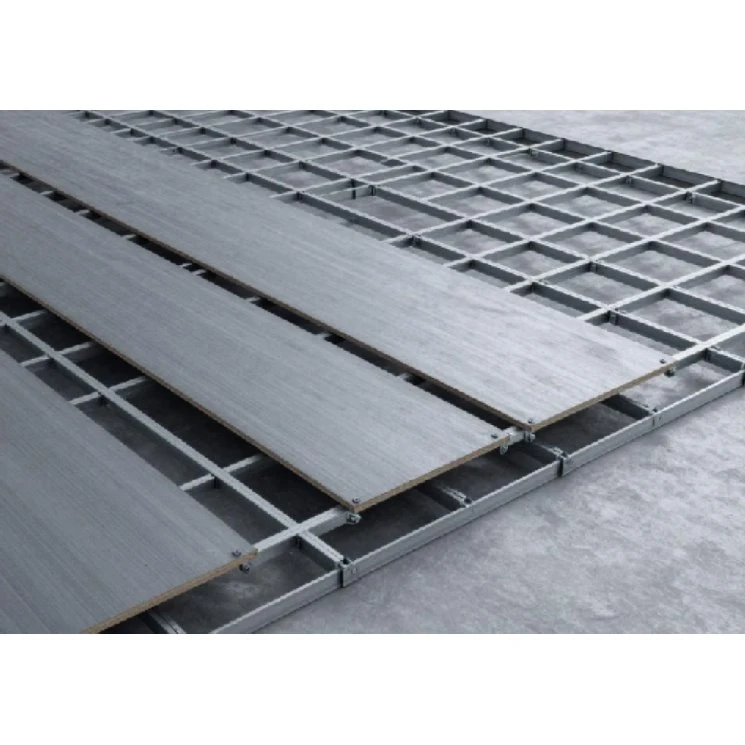

Sistem de pardoseală ridicată pentru echipamente grele
Proiectat de Fineco Global, sistemul Heavy Equipment Raised Floor oferă suport structural pentru utilaje industriale grele, rafturi de servere de înaltă{0}}densitate și carcase electrice critice. Construit pentru mediile în care podelele standard de acces la nivel de birou-defectează, acest sistem utilizează panouri de oțel sudate de înaltă rezistență sau panouri de oțel-umplute cu ciment, combinate cu socluri de gros-gabarituri și lămpi cu șuruburi.
Caracteristici cheie
Capacitate mare de încărcare concentrată:Suportă sarcini punctuale de la 10 kN la 25 kN fără deformare structurală permanentă.
Grilă rigidă cu șuruburi:Conexiunile cu șuruburi M6 blochează piedestalele și panourile într-o matrice unificată, eliminând deriva laterală și balansarea panoului sub sarcini dinamice.
Toate-construcții din oțel sudate:Formată din table de oțel-embusate la rece-laminate adânc, sudate cu rezistență-pentru rigiditate maximă la torsiune și rezistență la impact.
Ajustare precisă a înălțimii:Tijele de piedestal din oțel cu filet-greu permit ajustări ale înălțimii podelei (FFH) de la 300 mm la 1.500 mm cu piulițe auto-blocante.
Structura sistemului
Strat de finisare:Laminat de-înaltă presiune (HPL)/vinil conductiv/oțel neasamblat
Panoul de bază:Panou de oțel umplut cu ciment-ansamblu tavă solid din oțel sudat
Tunderea marginilor:Garnitură de margine PVC conductivă (reduce frecarea și vibrațiile acustice)
Substructură:Tiranți de oțel cu șuruburi de ecartament greu-(profil C-/tubular)
Piedestal suport:Cap din oțel solid, tijă filetată M24/M30, placă de bază (100x100x4mm)
Ancora subpardoseală:Ancore de expansiune mecanică / Lipire epoxidice structurală
Specificatii tehnice
|
Caietul de sarcini |
Detalii |
|
Material panou |
Foi de sus și de jos din oțel carbon laminat-la rece (SPCC). |
|
Material de bază |
Ciment structural ușor sau rigidizări interne din oțel-pentru sarcini grele |
|
Dimensiuni standard |
600 mm x 600 mm x 35 mm până la 45 mm |
|
Sarcina concentrata |
10 kN până la 25 kN (Testat conform CISCA / EN 12825) |
|
Sarcina de rulare |
4.000 N la 6.800 N (Testat cu 10.000 de cicluri dinamice) |
|
Încărcare finală de eșec |
Exceeds 3x Design Load (Safety Factor >= 3.0) |
|
Greutatea sistemului |
45 kg/m2 până la 75 kg/m2 (în funcție de tipul panoului și FFH) |
|
Înălțimea podelei finisată |
300 mm – 1.500 mm (Personalizabil la cerere) |
|
Rezistivitatea suprafeței |
1,0x10^6 - 1.0x10^9 ohmi (compatibil ESD) |
Performanță seismică
Sistemul Fineco integrează contravântuiri conform zonei seismice 4 pentru a asigura rezistența structurală în zonele cu activitate înaltă-.
Rezistenta la forta laterala:Structurile de contravântuire seismică diagonale leagă soclule împreună la intervale structurale, transferând sarcinile laterale de forfecare direct pe pardoseala de beton.
Garnituri anti-deplasare:Garniturile perimetrale de blocare împiedică ridicarea panourilor din grilajul stringerului în timpul cutremurărilor seismice.
Reducerea balansului:Testat pentru a rezista la forțe de accelerație orizontală de până la 0,5 g fără defecțiuni structurale sau deplasarea permanentă a echipamentului montat.
Aplicații tipice
Centre de date hiperscale și de localizare:Acceptă carcase multiple-rack, sisteme de stocare a energiei bateriei (BESS) și unități de tratare a aerului din camera computerelor (CRAH).
Camere de control industrial și SCADA:Adăpostesc console pentru operator, dulapuri PLC și bănci de alimentare neîntreruptibilă (UPS).
Camere curate de semiconductori și fabrici Fab:Gestionarea sarcinilor punctiforme-înalte din echipamentele de suport pentru litografie și patinele de livrare a substanțelor chimice cu un control strict al particulelor.
Instalații de generare a energiei și substații:Sprijină aparate de comutare grele, panouri cu relee de protecție și panouri de distribuție de înaltă tensiune-.
Instalare și personalizare
Pregătirea pardoselii:Necesită pardoseli plate din beton tratate cu întăritor de suprafață anti-praf și linii de grilă de bază nivelate cu laser-.
Instalare piedestal:Ancorat de pardoseală folosind ancore de expansiune M8 x 60 mm sau rășină epoxidică structurală.
Decupaje personalizate:Garnituri pentru cabluri, panouri de perii și întreruperi de utilitate prelucrate din fabrică sau-decupate la locul de muncă, integrate fără a compromite limitele de sarcină structurală.
Încadrare perimetrală:Garnitura perimetrală a canalelor cu ecartament mare- asigură tranziții curate la pereți, uși și șanțuri pentru echipamente.
Standarde și calitate
Procesele de fabricație și protocoalele de testare respectă strict standardele structurale internaționale:
CISCA:Testat pentru concentrare, rulare și performanță maximă la încărcare.
EN 12825:Clasificat sub grade de performanță a podelei de acces ridicat (Clasa 4 până la Clasa 6).
ASTM E84:Caracteristici de ardere la suprafață (Indice de răspândire a flăcării < 25, Indice de dezvoltare a fumului < 50).
ISO 9001 / ISO 14001:Facilități de producție certificate care asigură controlul toleranței dimensionale lot-la-în plus sau minus 0,15 mm.
Descrierea produselor
Linii de producție interne-:Prese automate de ștanțare cu mai multe-stații, celule robotizate de sudare cu rezistență la CO2 și linii automate de vopsire cu pulbere electrostatică.
Protecție la coroziune:Componentele din oțel sunt supuse degresării, fosfatării cu zinc și acoperirii cu pulbere epoxidice termorigide (grosime minimă de 60 microni) pentru a rezista coroziunii galvanice.
Testarea loturilor și trasabilitatea:Testarea la sarcină distructivă aleatorie este efectuată pe fiecare lot de producție de 500 de panouri în laboratorul nostru de testare intern-. (Rapoarte de testare CISCA/EN12825 și certificate de calitate a loturilor descărcabile de la terți-părți disponibile la cererea oficială a proiectului).
Suport tehnic:Generarea de desene CAD/BIM, validarea calculului sarcinii și calculele de inginerie seismică furnizate pentru pachetele de depunere a proiectelor.
Întrebări frecvente
Î: Cum previne sistemul deformarea panoului sub sarcini mari de rulare?
R: Sistemele Fineco utilizează ansambluri de tavă din oțel sudate de gros-gabarit (minimum 1,5 mm) armate cu nervuri interne de rigidizare și miezuri de ciment structural de-înaltă densitate. Combinată cu stringere cu șuruburi, substructura distribuie greutatea dinamică de rulare pe cel puțin patru piedestale adiacente, limitând deformarea verticală la mai puțin de 1,5 mm la sarcini nominale maxime.
Î: Care este înălțimea maximă a podelei finite (FFH) care poate fi atinsă fără a pierde stabilitatea structurală?
R: Soclurile standard suportă înălțimi de până la 1.500 mm. Pentru FFH care depășește 1.000 mm, integrăm tije de piedestal de sarcină grea-(diametru M30) și stringere cu canale C-de ecartament greu sau sisteme de contravântuire H-diagonale pentru a preveni flambajul și pentru a menține rigiditatea laterală la sarcini seismice.
Î: Acest sistem de podea înălțată se poate integra cu configurațiile existente de HVAC sub pardoseală și de gestionare a cablurilor?
A: Da. Grila modulară de 600 x 600 mm permite interschimbabilitatea completă a panourilor solide, a panourilor perforate pentru fluxul de aer (până la 55% zonă deschisă) și a panourilor pentru cabluri. Scăderea de utilități personalizate-în cadre poate fi proiectată pentru a se alinia cu amprentele specifice ale echipamentelor.
Î: Ce măsuri de rezistență la coroziune sunt aplicate pentru plenul de pardoseală cu umiditate ridicată-?
R: Toate componentele structurale din oțel-inclusiv piedestalele, grinzile și panourile-supuse unui pretratament chimic în mai multe-etape, urmat de un strat de pulbere epoxidic aplicat electrostatic. Această acoperire trece testele de coroziune prin pulverizare cu sare (ASTM B117) care depășesc 1.000 de ore fără formare de rugină roșie.
Î: Ce documentație și rapoarte de testare sunt furnizate pentru depunerea proiectelor?
R: Oferim pachete complete de documentație tehnică, inclusiv certificate de calitate ISO 9001, rapoarte independente de testare de sarcină-CISCA/EN 12825 de la terți, fișe cu date de securitate a materialelor (MSDS), desene de atelier CAD și scrisori de calcul-specifice de proiect seismic.
